Энкодер: устройство и примеры работы

Нередко статьи у меня на блоге тесно связаны с промышленным оборудованием. На этот раз я подробно рассматриваю энкодер – очень важное устройство, без которого не обходится ни одна солидная производственная линия. А почему энкодер столь важен, будет понятно из моей статьи. Разберём подключение энкодера, его работу, устройство и монтаж. Как обычно в таких статьях, будут реальные примеры работы энкодеров в различных узлах оборудования. И, конечно же, будет много фотографий, сделанных мною лично.

Что такое энкодер?

Энкодер – это электронный датчик, который механически крепится на какой-либо вращающейся детали. Обычно корпус энкодера остается неподвижным, а вращается только его вал. Это позволяет с необходимой точностью измерять разные параметры :

• скорость вращения,
• расстояние (длину),
• направление вращения,
• угловое положение по отношению к нулевой метке.

Энкодер является самым распространенным «измерительным инструментом» в современном промышленном оборудовании. Фактически энкодер является датчиком обратной связи, на выходе которого цифровой сигнал меняется в зависимости от его вращения или от угла его поворота. Этот сигнал обрабатывается в счетчике или контроллере, который выдает команды на устройство индикации или привод.

Энкодеру найдено множество применений, учитывая возможности последующей обработки его сигнала. Например – измерение погонной длины какого-либо материала, измерение угла открытия/закрытия задвижки, точное позиционирование деталей при перемещении и обработке. Конкретные примеры будут ниже.

Энкодеры, о которых идёт речь в статье,  в некоторых источниках называются датчиками углового перемещения, датчиками угла поворота, и даже “N-кодером”.

А вообще энкодер – это любое устройство, которое преобразовывает или декодирует какой-то сигнал или информацию.

Принципы работы и устройство энкодеров

Существует два вида энкодеров по конструкции и виду выходного сигнала – инкрементальный (инкрементный) и абсолютный.

Инкрементальный энкодер устроен  проще сравнению с абсолютным, и используется в большинстве случаев. Такой энкодер можно представить как диск с прорезями, который просвечивается оптическим датчиком. При вращении этого диска датчик будет активироваться или деактивироваться зависимости от своего положения над прорезью. В результате на выходе энкодера формируется последовательность дискретных импульсов, частота которых зависит от разрешения энкодера и его частоты вращения.

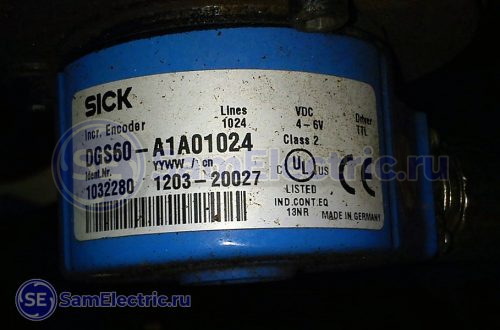

Типичный пример в цифрах – одному полному обороту энкодера соответствует 1000 дискретных изменений уровня сигнала, которые говорят об его угловом положении. В инструкции к такому энкодеру будет написано: “Разрешение – 1000 импульсов на оборот”. В более совершенных моделях на один оборот приходится 2000, 4000 и более импульсов. Бывают и программируемые энкодеры, разрешение которых пользователь может менять в очень широких пределах – например, от 1 до 65536 импульсов на оборот.

Например, если энкодер закреплен на валу асинхронного двигателя, который вращается с частотой 1500 оборотов в минуту, то при разрешении энкодера 1000 импульсов на оборот частота выходных импульсов будет равна 25 кГц.

Разрешение и максимальная частота вращения обратнозависимы – на практике частота выходных импульсов не может исчисляться гигагерцами. Обычно выходная частота ограничена значением около 500 кГц. Да и не всякий контроллер “скушает” такую частоту. Делаем вывод: энкодер с разрешением 1000 имп/оборот (наиболее распространенный) не может крутиться с частотой выше 500 Гц или 30000 об/мин. Но такие скорости в механике я лично не встречал. Делаем второй вывод: высокое разрешение не всегда хорошо.

UPD 18 мая 2022: Вот, что написал по этому поводу читатель в группе ВК СамЭлектрик.ру: Если надо частоту меньше: энкодеры (не все) имеют выход нулевой точки Z – один короткий импульс на оборот. Если нужно разрешение больше – у энкодера два сигнала А и В, сдвинутых на четверть периода, по этому сдвигу определяется направление вращения. Многие ПЛК и некоторые приводы имеют квадратурные счетчики, позволяющие работать с обоими сигналами и даже по обоим фронтам, для тысячника это 2000 и 4000 отсчетов за оборот соответственно.

На фото – не энкодер, но данная конструкция в первом приближении прекрасно иллюстрирует работу и устройство инкрементального оптического энкодера. Про щелевой оптический датчик я писал в статье про оптические датчики, там подробнее.

Бич подобных конструкций – при механической поломке, связанной со смещением диска (или другого активатора), датчик легко ломается… В энкодере такого не может быть – там всё надёжно закреплено и защищено.

Основной минус инкрементального энкодера – необходимость непрерывной обработки его выходного сигнала. Кроме того, чтобы узнать положение инкрементального энкодера после подачи на него питания, необходимо провести инициализацию для поиска нуль-метки (что это такое – расскажу позже) либо для поиска нулевого положения механизма.

Абсолютный энкодер имеет более сложное устройство, но он позволяет определить угол поворота в любой момент времени, даже в неподвижном состоянии механизма сразу после включения питания. Говоря простыми словами, выходной сигнал у него – это параллельный код (например, 8-разрядный, имеющий 256 значений), который соответствует углу поворота. Соответствующую конфигурацию имеют и прорези в диске энкодера.

Абсолютные энкодеры работают в сложном оборудовании – там, где в любой момент времени (в том числе, в момент подачи питания) нужно знать точное положение объекта. Но сейчас, с появлением дешевых контроллеров с энергонезависимой памятью, в 99% используются инкрементальные энкодеры. Тем более учитывая, что их цена в несколько раз ниже, чем у абсолютных. Да и обрабатывать последовательные импульсы гораздо проще, чем параллельный код.

Использовать абсолютный энкодер для определения скорости вращения – всё равно, что использовать мощный настольный компьютер только для прослушивания музыки в ВК.

Бывают энкодеры не оптического принципа работы. Но я про них ничего рассказывать не буду, поскольку не имел с ними дела..
