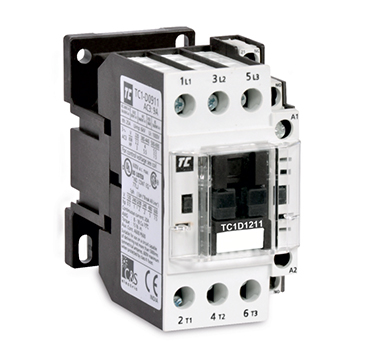

Контакторы C&S серии TC1D (3P)
- номинальный ток: 7A~38A, AC3
- 3 полюса, переменный ток
- ширина 45 мм
- встроенные дополнительные контакты 1NO+1NC
- унифицированные аксессуары: дополнительные контакты (фронтальные и боковые), блок временной задержки срабатывания, механическая блокировка, защита катушки от перенапряжения
- простая процедура замены катушки
- высокая надежность, длительный срок службы
Управляемые контакторы C&S серии TC1D (3P) разработаны специально для коммутации в автоматических и обычных конденсаторных установках. Они применяются для запуска и отключения их ступеней при ступенчатой компенсации реактивной мощности. Устройство такого типа защищает конденсатор от скачка тока при запуске, поскольку имеет установленный блок контактов опережающего запуска и специальные токоограничивающие резисторы на автоматическом управлении.
Подключение контактора и принцип его работы
Устройство такого типа обладает специальными контактами, которые монтируются параллельно главным контактам с помощью специальных токоограничивающих элементов, изготовленных из проводника с большим удельным сопротивлением. В процессе коммутации сначала запускаются вспомогательные контакты, а потом главные, после чего идёт размыкание первых. Данный принцип работы подразумевает пропуск пускового тока через токоограничивающие устройства. Это даёт возможность пускателям функционировать стабильно продолжительный период и без поломок отрабатывать свой заводской ресурс.
Особенности оборудования контактора
Контакторы данной серии поставляются в исполнении IP20 (защита от прикосновения) и имеют прозрачную крышку, которая закрывает движущийся механизм на лицевой панели от попадания мусора и пыли. В комплектации к изделию прилагается катушка управления. Оно успешно функционирует независимо от климатических условий, поэтому подходит для монтажа в любой местности.
Основные технические характеристики:
- рабочая температура – в диапазоне от -40 до +70°С;
- стойкость к механическому износу – до 15 млн. включений;
- предельная частота коммутации – до 3600 запусков за 60 минут;
- мощность контактора - до 70 кВАр.
Значение маркировок на контакторах C&S серии TC1D (3P)
На контакторах нанесены четыре маркировки CE, CSA, UL и EAC:
- CE - подтверждает прохождение маркированной продукции процедур оценки, указанных в технических регламентах Таможенного союза.
- CSA - фиксирует наличие разрешения на использование устройства от испытательной лаборатории UL.
- UL - подтверждает соответствие продукции требованиям Европейских Директив и наличие разрешения для продажи на территории европейских стран.
- EAC - фиксирует факт прохождения независимого тестирования и наличие сертификатов соответствия стандартам безопасности.
Представленные в этом каталоге контакторы в Санкт-Петербурге соответствуют требованиям правил техники безопасности, проверены на наличие ошибок и факторов риска.
