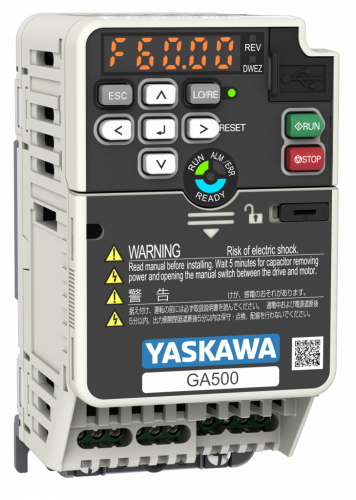

Преобразователи частоты YASKAWA GA500
- Мощность 0,2 - 30 кВт (3ф 400в); 0,1 - 4 кВт (1ф 220В);
- Супер компактный и недорогой привод
- Векторное регулирование в разомкнутом контуре
- Перегрузочная способность 150% — 1 минута
- Глубина регулирования до 1:100
- Высокий пусковой крутящий момент
- Выходная частота до 590 Гц
- Встроенный программируемый контроллер
- Версии со встроенным EMC фильтром и без него
- Регулирование IM, iPM, sPM, SRM двигателей
- Покрытие печатных плат
- Встроенные SIL3 Cat.3 Pl e for STO
- USB-mini порт для программирования
Профессиональный подбор оборудования сэкономит деньги и время
Вы можете задать вопрос специалисту прямо сейчас
| Типы двигателей | Асинхронный двигатель (IM), двигатель с постоянными магнитами (IPM/SPM), синхронный реактивный двигатель (SynPM) |
|---|---|
| Методы управления | Управление напряжением/частотой без обратной связи, векторное управление, EZVector |
| Управление крутящим моментом | Для двигателей IPM без энкодера |
| Нулевая скорость | Для двигателей IPM без энкодера |
| Настройка параметров двигателя | Автоматическая , при вращении/статическая |
| Перегрузочная способность,% | 150%/1 мин (HD - для тяжелых условий эксплуатации); 110%/1 мин (ND - для нормальных условий эксплуатации) |
|---|---|
| Номинальное напряжение, В | 1Ф -200...240 ~В (отклонение -15% до +10%) ; 3Ф - 380 ... 480 ~В (отклонение -15% до +10%) |
| Диапазон мощностей | 1Ф 200В: от 0.1 до 4 кВт; |
| 3Ф 400В: от 0.2 до 30 кВт | |
| Выходная частота | от 0 до 590 Гц |
| Тормозной транзистор | Интегрированный |
| Управляющие входы | 7 цифровых, 2 аналоговых ( 1хV/I, 1хV), 1 импульсный |
|---|---|
| Управляющие выходы | 1 реле, 2 оптронных, 1 импульсный , 1 аналоговый |
| Виртуальный вход/выход | *для подключения функций ввода/вывода без физической проводки / для назначения функций ввода/вывода |
| Интерфейс программирования | Mini-USB на передней панели / цифровой пульт с Bluetooth(опция) |
| Клавиатура | 5 цифр, 7-сегметные светоиндикаторы, тактильные кнопки |
| Коммуникация | Memobus/Modbus, RS485, до 115 кБайт/с |
| Температура окружающей среды | -10 ...+50 °C (IP20); -10 ...+40 °C (NEMA); до 60°С со снижением мощности |
|---|---|
| Температура хранения | -20 ...+70 °С |
| Влажность | до 95% (отн. влажность без конденсации) |
| Высота над уровнем моря | до 1000м без снижения мощности; до 4000м со снижением мощности |
| Вибрация/ударная нагрузка | 10 ... 20 Гц: 9.8 м/с²; 20 ... 55 Гц: 5.9 м/с² |
| Класс защиты | IP20 / NEMA Тип 1 (Опция) |
| Монтаж | На панель / на DIN-рейку / на внешний радиатор |
| Окружающие условия | IEC 60721-3-3, класс 3С2 (химические газы), класс 3S2 (твердые частицы) |
| Стандарты | CE, UL, cUL, EAC, REACH, RoHS |
|---|---|
| Функциональная безопасность | IEC/EN61508 SIL3 (STO), PLe |
Дополнительные опции
- ПИД-контроллер с функцией спящего режима;
- Автоматическая балансировка уровня нагрузки между двумя двигателями, работающими с одинаковой нагрузкой (контроль статизма);
- Автоматическое поддержание напряжения при отключении сетевого электропитания;
- Функция поиска частоты вращения для плавного пуска двигателя при выбеге;
- Торможение с избыточным намагничиванием для быстрой остановки без тормозных резисторов;
- Экономичный режим;
- Автоматический перезапуск после сбоя;
- Подавление перенапряжения;
- Предотвращение опрокидывания, перегрузки и перегрева;
- Мониторинг основных компонентов (вентиляторы, силовые транзисторы, конденсаторы, цепь заряда) с сигнализацией о достижении срока обслуживания
Дополнительные опции
| Модель | Наименование |
|---|---|
| JOHB-GA50 | Монтажный комплект плат связи для привода GA500 |
| SI-C3 | Плата связи CC-Link |
| SI-EL3 | Плата связи POWERLINK |
| SI-EM3 | Плата связи Modbus/TCP |
| SI-EM3D | Плата связи Modbus/TCP DualPort |
| SI-EN3 | Плата связи Ethernet/IP |
| SI-EN3D | Плата связи Ethernet/IP Dualport |
| SI-EP3 | Плата связи PROFINET |
| SI-ES3 | Плата связи EtherCAT |
| SI-ET3 | Плата связи MECHATROLINK-III |
| SI-N3 | Плата связи DeviceNet |
| SI-P3 | Плата связи PROFIBUS-DP |
| SI-S3 | Плата связи CanOpen |
Документация
Каталог преобразователей частоты YASKAWA серия GA500
Популярная серия частотных преобразователей V1000 от YASKAWA продолжена более совершенными преобразователями GA500. Они отличаются улучшенными техническими характеристиками, наличием нового набора полезных функций, компактностью, удобством монтажа. GA500 обеспечивает надежный контроль над скоростью вращения двигателя и высокой точностью технического задания. При этом цена частотного преобразователя для электродвигателя этой серии не отличается принципиально от предшествующих моделей.
13 причин купить частотный преобразователь двигателя GA500
Новая серия преобразователей имеет следующие особенности:
- Существенно увеличенный диапазон мощности, который варьируется в пределах от 0,1 до 30 квт.
- Наличие встроенного фильтра С1 для однофазного двигателя с напряжением 220 в и трехфазного с напряжением 380 в.
- Возможность работы с синхронными и асинхронными моторами, снижение расхода электрической энергии до 6%.
- Векторное управление посредством EZ (EZOLV).
- Наличие защитного покрытия плат.
- Встроенный контроллер, который позволяет решать логические задачи и управлять приводом.
- Наличие встроенного блока питания на 24 В для подключенных датчиков.
- Съемный пульт, который может монтироваться на дверцу приборного шкафа с возможностью присоединения стандартного кабеля.
- Облегченную настройку и копирование параметров (для этого нужно лишь подключиться к преобразователю через USB без использования силового питания).
- Возможность настройки устройства и копирования параметров с помощью смартфона.
- Своевременному обнаружению и исправлению неисправностей помогает предиктивный контроль, при котором любое изменение в заданных параметрах немедленно фиксируется системой. Этот контроль предназначен для обнаружения скрытых неисправностей и недопущения поломки и отказа всего устройства.
- Длительный срок эксплуатации – до 10 лет без существенного ремонта при постоянной круглосуточной нагрузке.
- Наличие ПИД-регулирования со спящим режимом. Эта функция предназначена для поддержания всех параметров устройства на заданном уровне.
Частотный преобразователь двигателя GA500 достаточно надежен и универсален, его можно применять для различного производственного, складского оборудования, насосов и вентиляторов.
